ОБЛАСТЬ ПРИМЕНЕНИЯ – ДОБЫЧА, КАМЕНОЛОМНИ И СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Добыча, каменоломни и производство строительных материалов перерабатывают огромные тоннажи абразивного материала – горную массу, известняк, щебень, гравий и пески – и всё чаще также переработанный щебень из строительного лома. Всё движется по быстрым конвейерам через щековые, конусные и роторные дробилки, мельницы и грохоты. И почти всегда несёт с собой tramp metal: куски стали, зубья ковшей экскаваторов, буровые штанги, арматуру, болты и изнашиваемые детали дробилок.

Металлическое загрязнение в этой отрасли имеет двойную цену: катастрофическое повреждение дробилок и мельниц и разрыв лент с одной стороны, сниженная чистота и рыночная стоимость продукта с другой. SOLLAU s.r.o. – чешский производитель и разработчик магнитной сепарационной техники, который для этой отрасли решает обе задачи – от грубой защиты технологии на быстрых лентах с крупными кусками металла до тонкой доочистки сырья для высокой чистоты SiO₂ и низкого содержания Fe₂O₃.

Знаете ли вы, что...? Бетон от сноса обычно содержит 4–8 % стальной арматуры по массе. Магнитная сепарация не только удаляет её (и защищает тем самым последующие дробилки), но и превращает её в товарный металлолом – расходы на утилизацию становятся доходом.

Внедрение магнитной сепарации в добычу, каменоломни и производство строительных материалов защищает дробилки, мельницы и ленты, повышает чистоту и рыночную стоимость продукта и превращает отсортированный металл во вторичное сырьё. Это положительно сказывается на рентабельности и эффективности производства.

ГДЕ В ДОБЫЧЕ, КАМЕНОЛОМНЯХ И ПРОИЗВОДСТВЕ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ ВЫ НАЙДЁТЕ НАШИ МАГНИТНЫЕ СЕПАРАТОРЫ?

Первичная транспортировка горной массы и щебня – защита дробилки

Добытое сырьё (горная масса, известняк, щебень, гравий) движется по ленточному конвейеру в первичную дробилку или на грохот. Именно сюда относится самая мощная магнитная защита – крупные куски стали на быстрой ленте необходимо уловить прежде, чем они попадут в щёки дробилки.

При первичной транспортировке и защите дробилок чаще всего используется следующее оборудование:

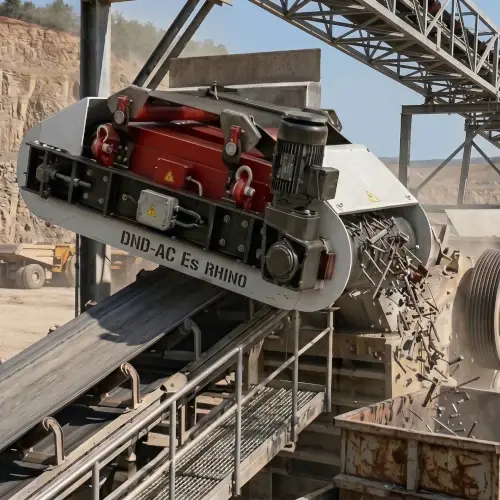

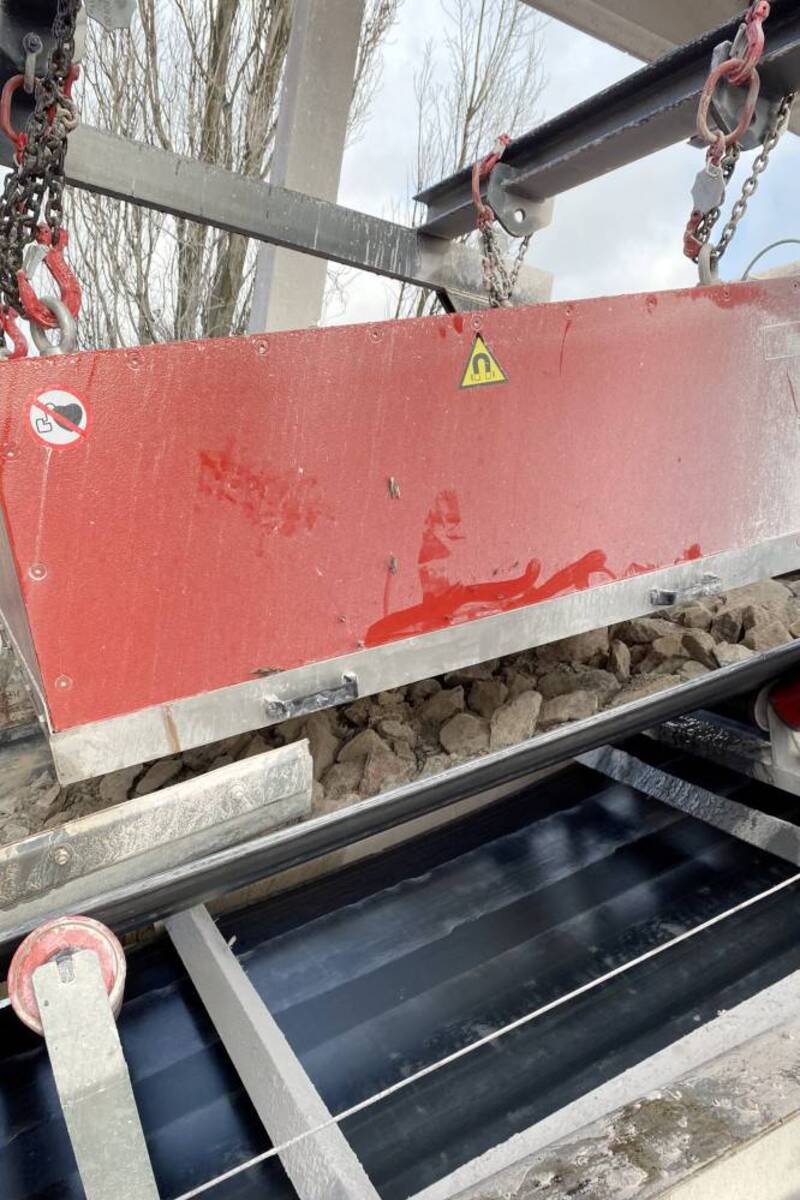

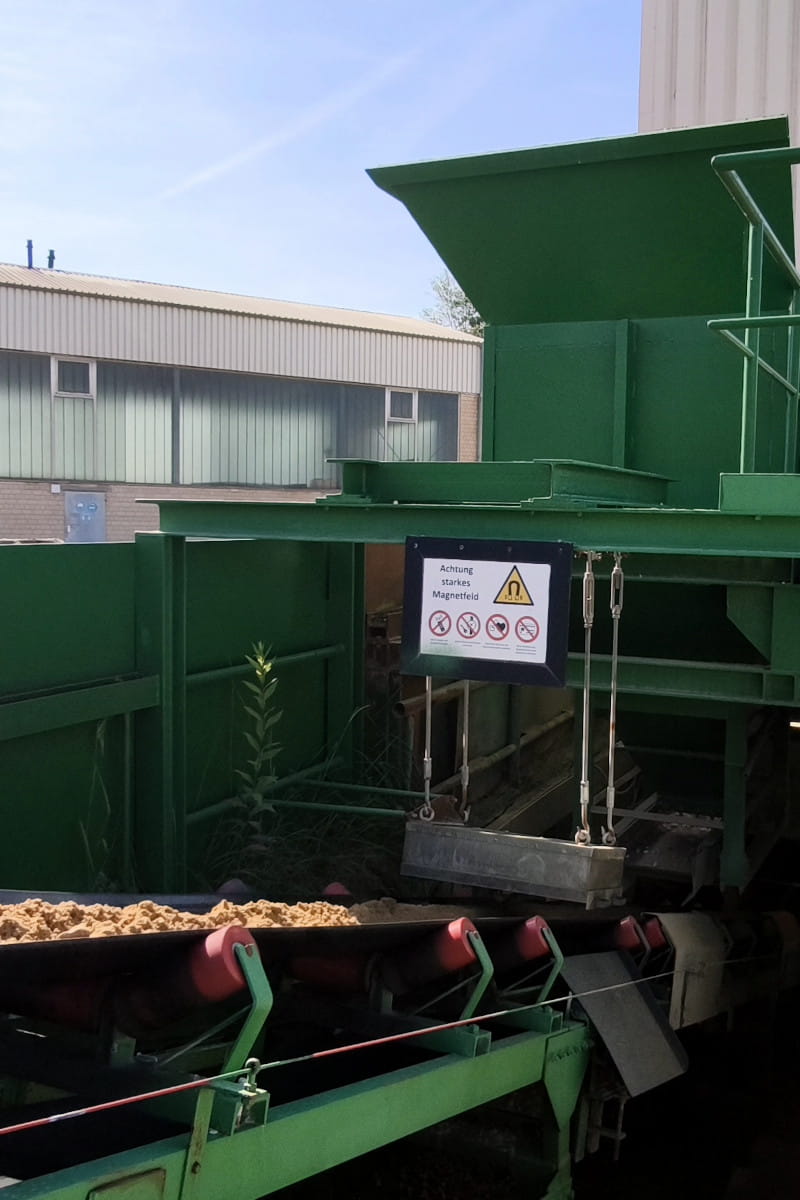

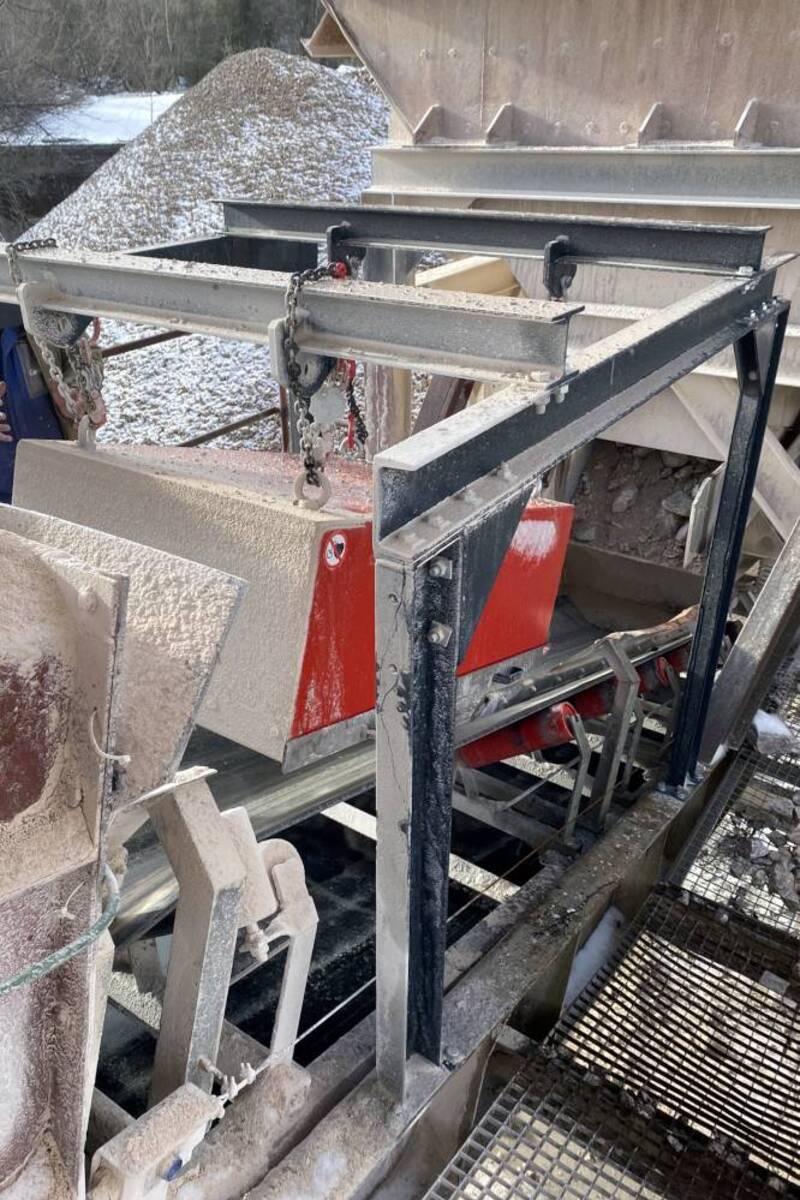

Надленточная самоочищающаяся плита устанавливается поперёк над лентой, или продольно над местом пересыпа (концевой барабан), где слой материала раскрывается и поле проникает глубже – при продольной установке рекомендуем заменить концевой барабан на немагнитный, чтобы он не намагничивался и повысилась эффективность. Ферритовые плиты DND-AC работают с установочной высоты до 500 мм (серия BEAST), неодимовые до 380 мм (WOLF); для наибольших тоннажей и глубоких слоёв применяйте электромагнит DND-AC E с полем до 600 мм (MAMMOTH) и возможностью в любой момент отключить поле для обслуживания или безопасности.

Для усиления качества магнитной сепарации рекомендуем установить магнитный цилиндр, который заменит существующий барабан конвейера и создаст тем самым вторую ступень сепарации. Благодаря этому мы способны уловить и те металлы, которые находятся в нижней части материала на конвейере и которые невозможно уловить подвесными сепараторами.

Преимущества надленточных плит DND-AC:

• Ферритовая серия BEAST: сильное поле с установочной высоты до 500 мм; электромагнит DND-AC E до 600 мм
• Улавливание ферромагнитных частиц 0,5–300 мм (от 0,5 мм неодим / от 1 мм феррит), ленты шириной до 2000 мм
• Автоматическая очистка без прерывания потока, гарантия 10 лет

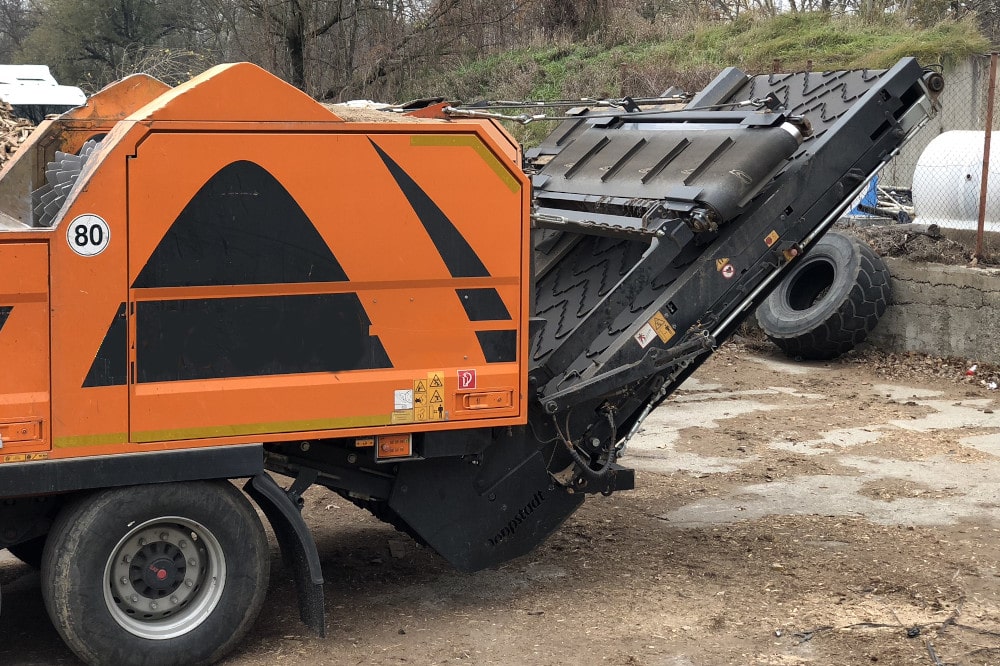

Мобильные дробилки и грохоты

У мобильных дробильных и сортировочных установок в карьерах, на отвалах и при переработке есть одна особенность: масса критична. Тяжёлый ферритовый магнит нагрузил бы стрелу машины, поэтому сюда подходят мощные, но лёгкие неодимовые сепараторы.

Для мобильных машин чаще всего используется следующее оборудование:

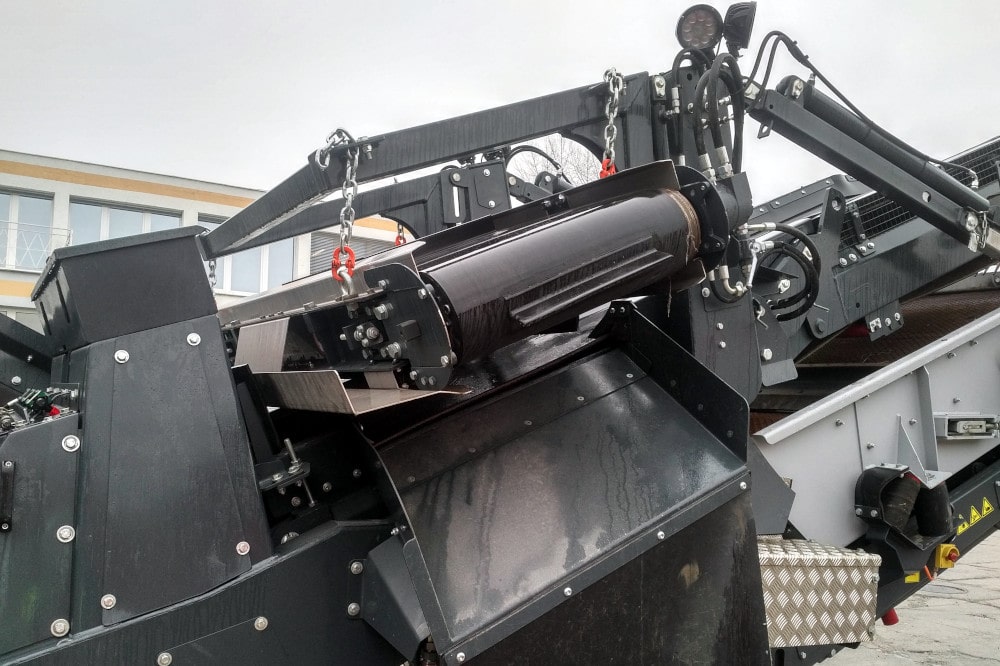

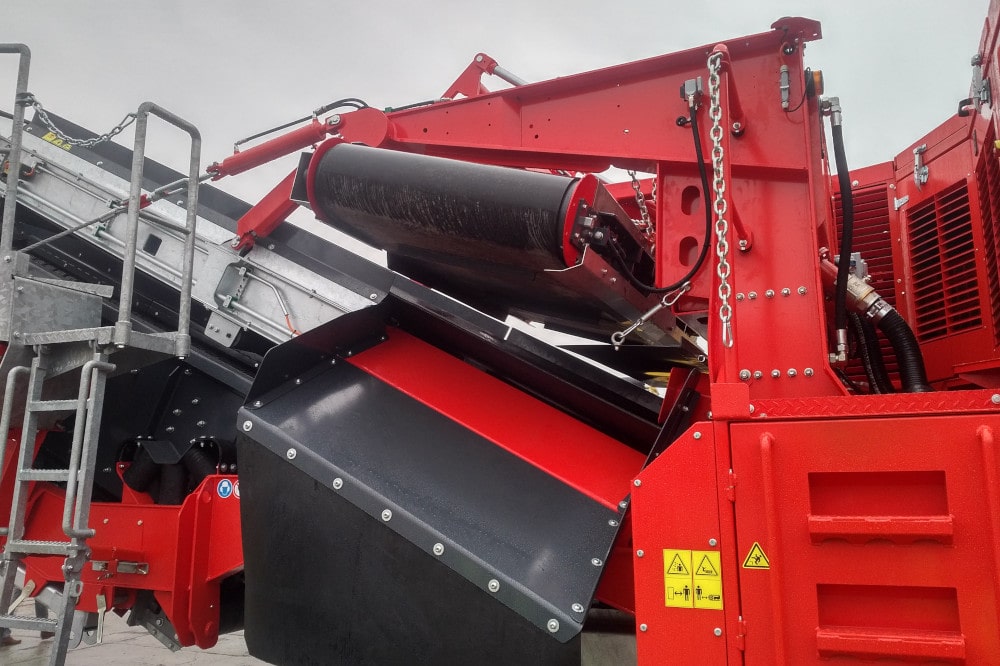

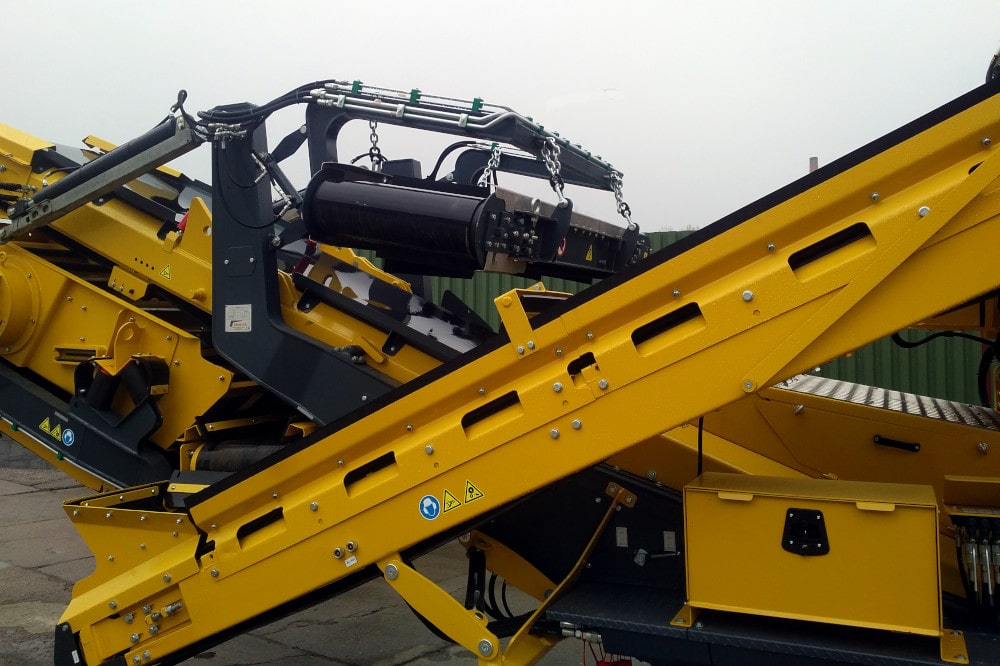

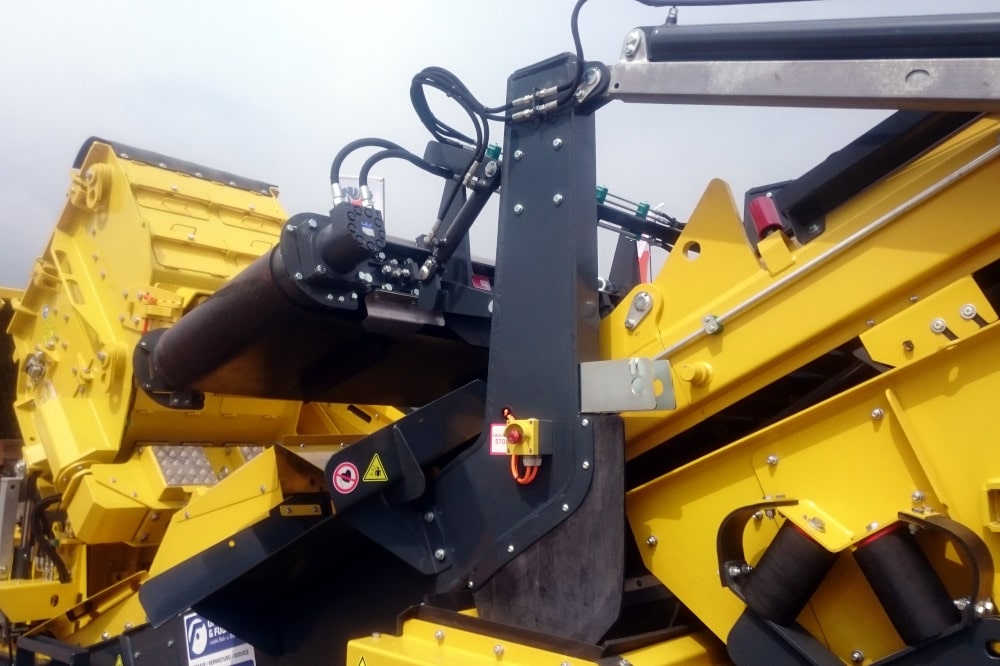

Плита устанавливается поперёк над выходной лентой мобильной машины и полностью совместима с мобильной линией. Неодимовая серия WOLF и компактные JACKAL / JACKAL II дают сильное короткое поле при минимальной массе; серия JACKAL II постоянно есть на складе (немедленная доступность и быстрый монтаж).

Сепарацию в мобильных дробилках мы усиливаем установкой магнитного цилиндра и особенно применением индукционного сепаратора, который способен отсортировать и немагнитные металлы (алюминий, медь и т. д.), чем существенно улучшает выход от переработки. Мы поставляем сепараторы ECS в лёгкой мобильной версии.

SOLLAU является поставщиком магнитных технологий для ведущих производителей мобильных дробилок.

Цементные и известковые заводы

Известняк, клинкер и доломит содержат металлические загрязнения, которые повреждают дробилки и мельницы (включая вертикальные валковые и шаровые); мелкие железные и ржавые частицы, в свою очередь, снижают качество молотого продукта. Для входного сырья служат плиты DND-AC над конвейерами, для мелкого пылевидного продукта – магнитные барабаны MBZ и самоочищающиеся решётчатые сепараторы MSSJ-AC HD SCORPION (до 16 000 Гс на сердечнике) с минимальной монтажной высотой для закрытых шнековых конвейеров.

Этому сегменту подробно посвящена отдельная страница Цементные и известковые заводы.

Кварцевый и стекольный песок – высокая чистота SiO₂, низкий Fe₂O₃

У стекольного и литейного песка качество определяют сотые доли процента Fe₂O₃. Приемлемо лишь столь малое загрязнение – цветное бутылочное стекло выдержит примерно 0,05–0,15 %, прозрачное флоат-стекло ≤ 0,03 %, премиальное ≤ 0,015 %. Проблемой, однако, является высокая абразивность этих материалов.

При обогащении песков чаще всего используется следующее оборудование:

Для сепарации кварцевого и стекольного песка мы используем прежде всего high gradient сепараторы VMSV (многоступенчатые магнитные валки), которые эффективно удаляют и очень слабомагнитные и парамагнитные загрязнения, такие как гематит, лимонит, биотит или железистые силикаты.

Ещё одной проверенной технологией являются магнитные барабаны с магнитной индукцией до 8 000 Гс, предназначенные для непрерывной сепарации больших объёмов материала. Для абразивных материалов мы поставляем их также с обечайкой из марганцовистой стали, которая многократно повышает износостойкость и продлевает срок службы оборудования.

Качественная магнитная сепарация в стекольной промышленности принципиально важна, поскольку железистые примеси могут вызывать дефекты при варке стекла, снижать качество изделия и закупочную цену сырья.

Каолин, полевой шпат и керамическое сырьё

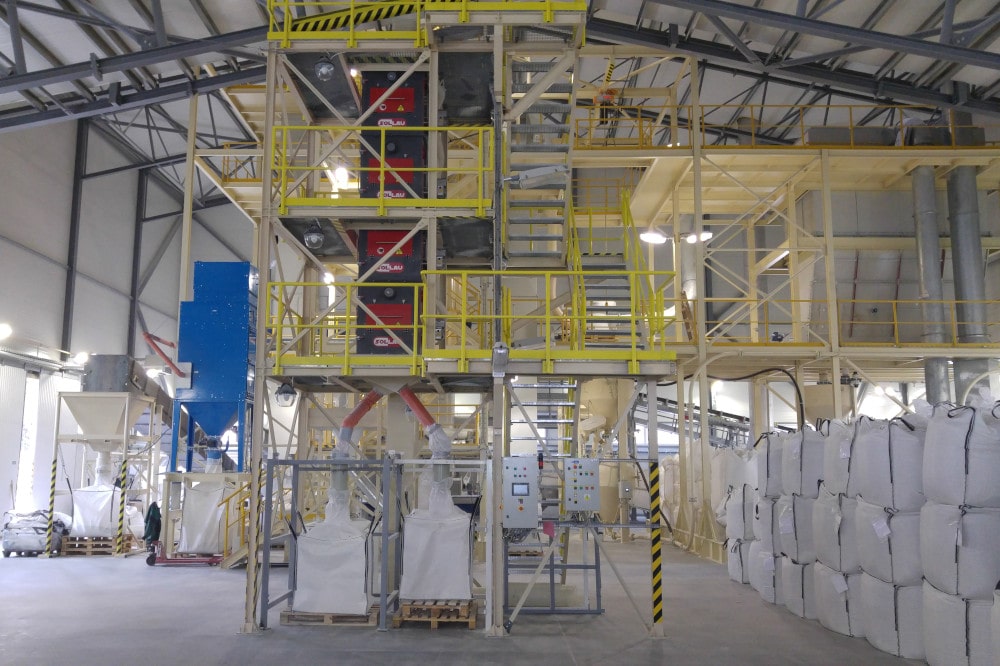

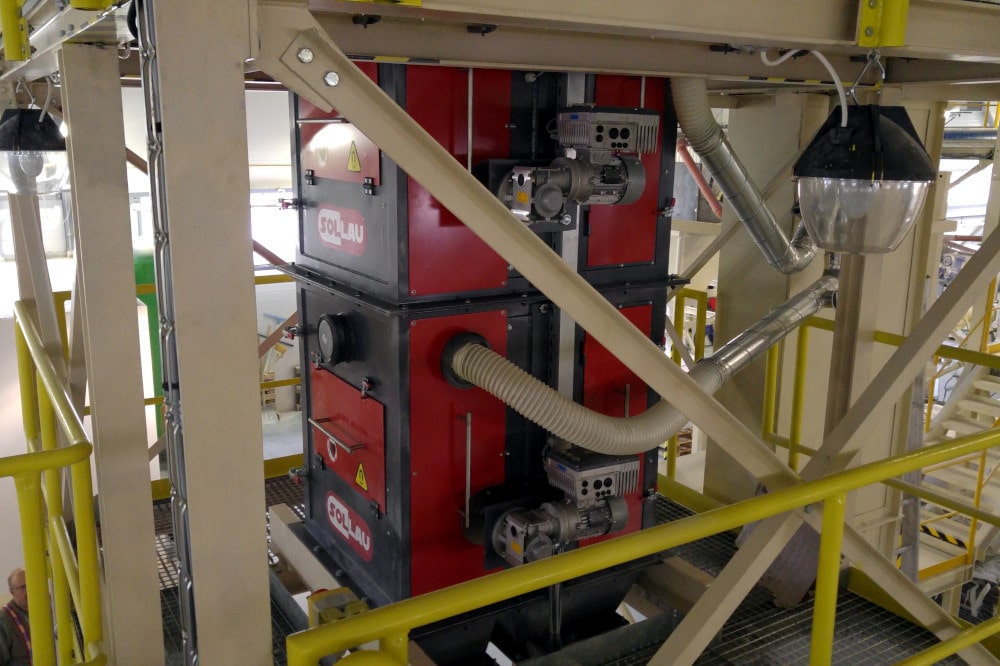

Даже микронные частицы железа вызывают в каолине и полевом шпате после обжига цветные пятна в фарфоре и керамике. Для сухого сырья служат решётчатые MSSJ-AC TARANTULA и ящичные MSS-MC (до 18 700 Гс на сердечнике, улавливание Fe от 1 мкм), для жидких суспензий, глазурей и керамической массы – матричные сепараторы MX-MC MANTA и трубопроводные фильтры MSP-S (улавливание от 1 мкм, давление до 10 бар).

Каолину, глазурям и керамической массе подробно посвящена отдельная страница Производство керамики и фарфора.

Переработка строительного лома – арматура и цветные металлы

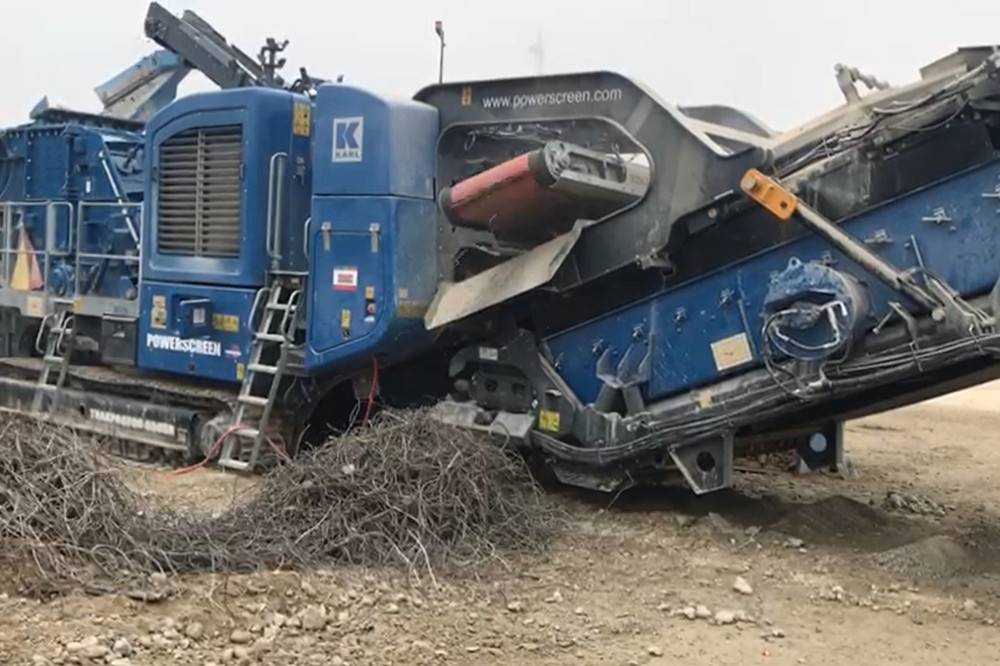

Переработка бетона и строительного лома в переработанный щебень (RCA) строится на двухступенчатой сепарации металлов: сначала стальная арматура магнитом, затем цветные металлы через ECS. Порядок необходимо соблюдать – примерно 70 % металлических загрязнений составляют магнитные металлы, которые должны исчезнуть первыми, иначе вихретоковый сепаратор не работает эффективно.

При переработке лома чаще всего используется следующее оборудование:

При переработке строительного лома идеальным решением является применение мобильной сортировочной линии непосредственно на месте сноса или на перерабатывающем заводе, где она обеспечивает быструю и эффективную сортировку ценных металлических составляющих из отходов.

Измельчённый материал дозируется в бункер, где происходит двухступенчатая магнитная сепарация чёрных металлов с помощью самоочищающейся магнитной плиты и магнитного барабана, затем индукционный сепаратор отсортировывает алюминий, медь и другие цветные металлы. Благодаря мобильному исполнению на платформах типа «абролл» линию можно легко переместить непосредственно на место сноса или переработки, что снижает расходы на транспортировку и повышает стоимость отсортированного сырья.

Подробнее о переработке вы найдёте на странице Переработка и обработка отходов.

Манипуляция с отсортированным металлом

Отсортированную сталь и арматуру необходимо перегрузить и погрузить – на отвале, на перерабатывающем производстве, а также в последующих металлургических заводах и литейных цехах. Для этого служат шротовые электромагниты EMG-SM, подвешенные на крюк крана.

Для манипуляции с металлом используется:

EMG-SM имеет цельный чугунный корпус с охлаждающими рёбрами и усиленную нижнюю плиту; он подвешивается через универсальную подвесную систему на портальный, мостовой или мобильный манипулятор (совместим с Sennebogen, Fuchs, Liebherr, Caterpillar, Hitachi, Volvo и др.).

Диаметры 850–2000 мм, рабочий цикл 75 % (24/7), исполнение для горячего материала до 650 °C, на складе и в аренду, гарантия 2 года.
