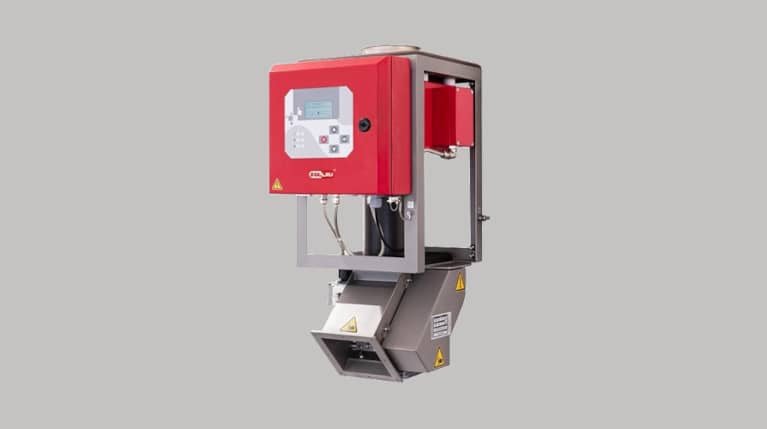

Гравитационный металлодетектор QUICKTRON 05 A
Высокочувствительный гравитационный металлодетектор QUICKTRON 05 A используется для обнаружения металлических частиц в сыпучих материалах, транспортируемых самотеком по трубопроводу. Детектор полностью автоматический и оснащен высокоскоростной удаляющей заслонкой, которая позволяет очень точно устранять загрязнения и минимизировать потери доброкачественного продукта.
Благодаря разумной цене и высокой чувствительности QUICKTRON 05 A является наиболее часто используемым гравитационным детектором для контроля сыпучих смесей, транспортируемых путем свободного падения.
Цифровая обработка сигнала позволяет обеспечить отличные результаты обнаружения, а массивная конструкция детектора гарантирует максимально длительный срок службы.
Детектор QUICKTRON 05 A легко встраивается в имеющийся трубопровод благодаря своей небольшой высоте и компактности.
Стандартный вариант этого гравитационного металлодетектора мы поставляем для установки в трубопровод диаметром 50–300 мм. Можем предложить детектор и для труб других диаметров и сечений (квадратных, прямоугольных).
Открытая рамная конструкция детектора обеспечивает неограниченный доступ ко всем его компонентам.
Этот детектор укомплектован эффективным блоком управления AMD 05 с рядом расширенных функций, таких как автоматическая настройка продукта, автоматическая калибровка или цифровая фильтрация системы. Блок оснащен пятистрочным ЖК-дисплеем и управляется с помощью 4 эргономичных кнопок. Управление простое и интуитивно понятное. Блок управления установлен на раме детектора, однако его можно расположить и вне детектора.
Основные преимущества гравитационного металлодетектора
- Металлодетектор для контроля свободно падающих сыпучих материалов. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте.
- Чрезвычайно точное и надежное обнаружение металлов.
- Прочный и массивный — выгодная инвестиция
- Доступны версии с сертификатом ATEX.
- Компактность, облегчающая интеграцию в существующие производственные мощности и линии.
Принцип функционирования детектора

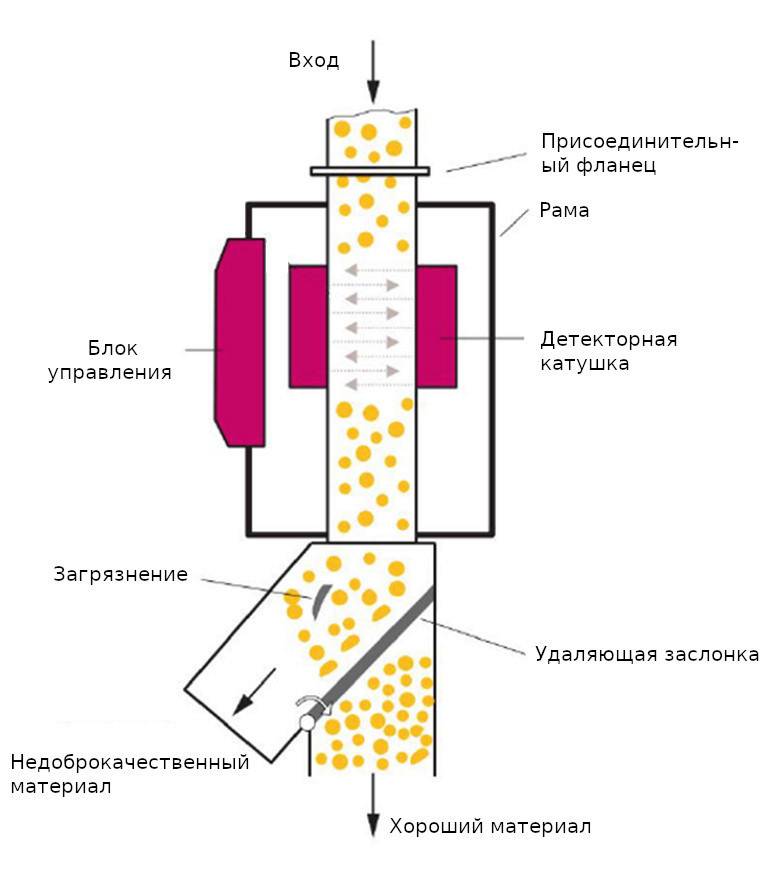

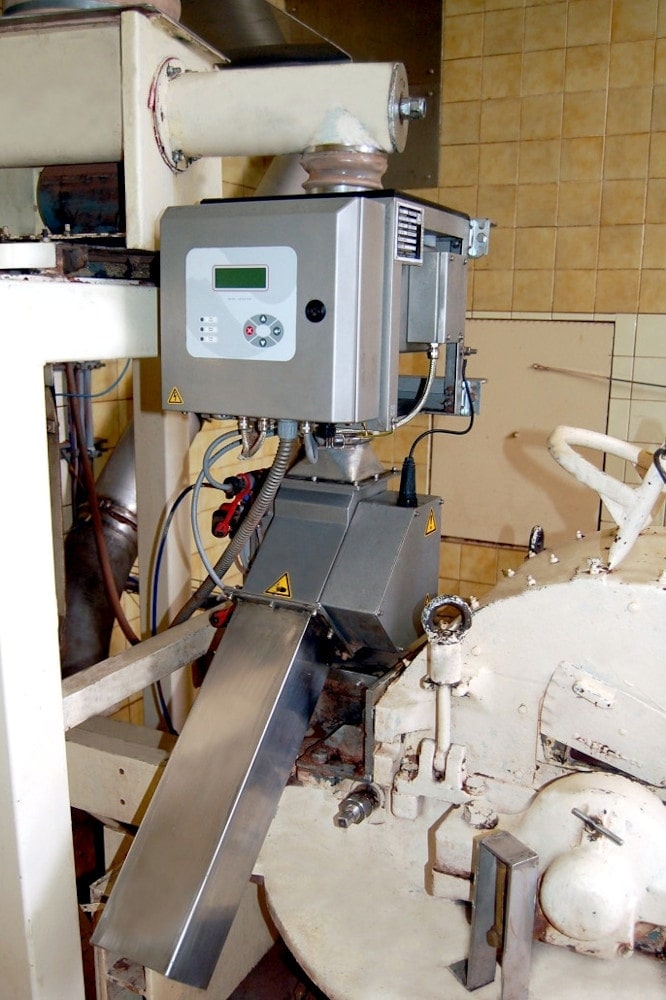

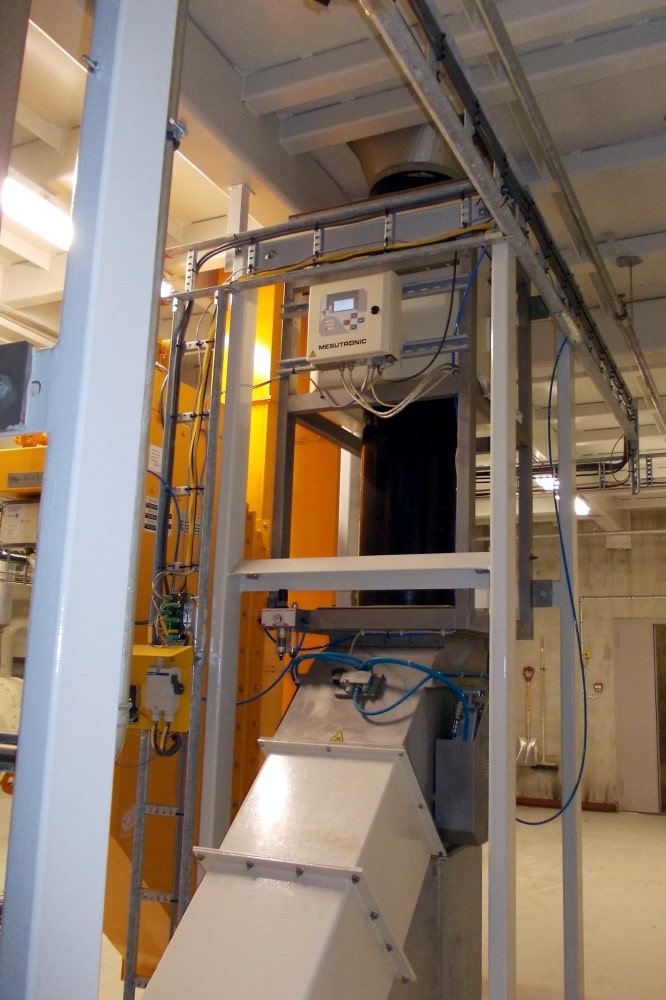

Металлодетектор серии Quicktron установлен в трубопровод, по которому транспортируется свободно падающий сыпучий материал. Проверяемый материал проходит через детекторную катушку. Если материал загрязнен металлической примесью, катушка этот металл обнаруживает и подает сигнал к открытию удаляющей заслонки. Металлическая примесь вместе с частью материала отводится в воронку для недоброкачественного материала. Затем заслонка автоматически возвращается в исходное положение. Работа детектора, включая удаление примесей, полностью автоматизирована.
Благодаря используемой высокоскоростной удаляющей заслонке ее работа очень быстрая и точная, что минимизирует потери качественного материала.Время удаления материала можно регулировать.

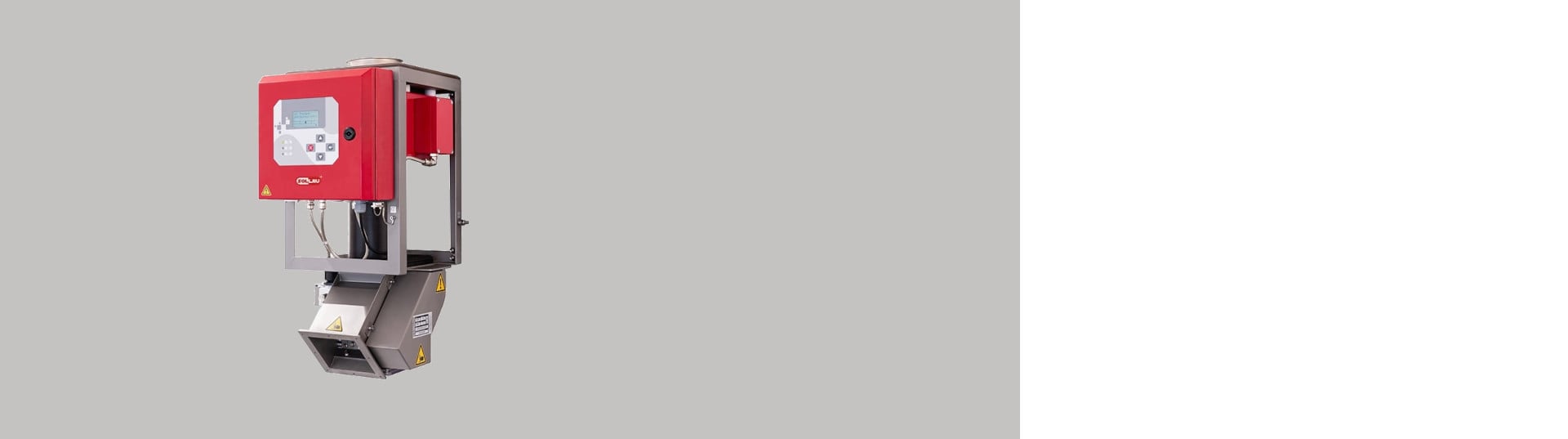

Гравитационный металлодетектор QUICKTRON 05 A
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Гибкий - в отношении размеров и использования
Опциональное оснащение
Детекторы QUICKTRON 05 A поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер,…
- Контроль – давление воздуха, удаляющая заслонка
- Воздушный компрессор
- Резервуар для сжатого воздуха
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Исполнение из нержавеющей стали
- Исполнение для применения под давлением до 0,3 бар
- Конструкция для использования при высоких температурах
- Цветовое исполнение в соответствии с запросом
- Исполнение для использования во взрывоопасной среде
- Детектор с дисплеем управления и (или) блоком управления в отдельном шкафу
Использованные материалы
- Рама – нержавеющая сталь (1.4301 / SS 304)
- Детекторная катушка – алюминий, в качестве опции нержавеющая сталь (1.4301 / SS 304)
- Блок управления – сталь, в качестве опции нержавеющая сталь (1.4301 / SS 304)
- Крышка – PP (полипропилен)
- Трубка датчика – PP (полипропилен), в качестве опции TIVA
- Присоединительный фланец – нержавеющая сталь (1.4301 / SS 304)
- Удаляющая заслонка – нержавеющая сталь (1.4301 / SS 304)

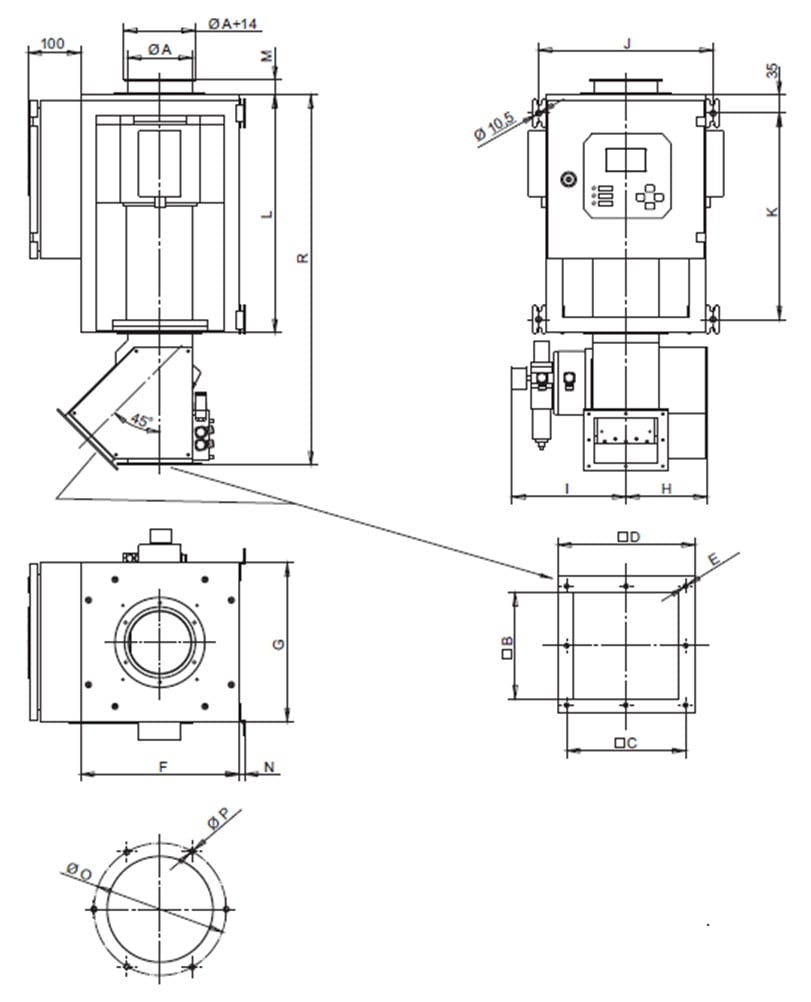

Размеры
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Масса (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Возможны также варианты гравитационных металлодетекторов с другой высотой, диаметром апертуры, рамой и т. д. в соответствии с вашими требованиями.
Мы запросим у вас спецификацию необходимых преобразований и подготовим предложение именно для вашей задачи.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше диаметр апертуры, тем выше чувствительность детектора), скорость подачи материала, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее предпочтительный металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполняем бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.
Таблица чувствительности детектора QUICKTRON 05 A
| Модель | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Чувствительность – стальной шарик диам. (мм) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Блок управления AMD 05
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высокое качество исполнения и используемых компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (ниже приведены лишь некоторые из них):
- Блок управления со встроенным регулируемым источником питания для надежной работы и простоты обслуживания
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Узкая зона детектирования обеспечивает точное позиционирование металлов в поле обнаружения и, следовательно, точное распознавание
- Мониторинг функциональности системы
- Сенсорное управление – с помощью 4 эргономичных кнопок
- Пятистрочный ЖК-дисплей с подсветкой
- Возможность сохранения в память настроек до 500 продуктов
Объем поставки
В комплект поставки детекторов QUICKTRON 05 A входит:
- Детекторная головка
- Удаляющее устройство, в т. ч. пневматические компоненты, регулятор давления воздуха и т. д.
- Блок управления
- Соединительные кабели
- Установочное оборудование
- Руководство по эксплуатации
Карта данных (EN)
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 65
- Мин. рабочая температура: – 10 °C
- Макс. рабочая температура: + 50 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Скорость подачи материала, при которой надежно обнаруживаются металлы: 1,5 – 6,0 м/с
- Кабель питания: 1,8 м со штекером
QUICKTRON 05 A разработан как экономичный вариант с привлекательным соотношением цены и качества — он сочетает высокую чувствительность благодаря цифровой обработке сигнала с надёжной конструкцией для максимального срока службы. По сравнению с моделью QUICKTRON 03 R предлагает более широкий диапазон апертур (DN 50–300 мм против DN 30–200 мм) и более продвинутый блок управления AMD 05 с автоматической настройкой продукта, автоматической калибровкой и памятью на 500 настроек продуктов. Именно эти характеристики делают его наиболее часто применяемым самотёчным металлодетектором для контроля сыпучих материалов, транспортируемых свободным падением.
Детектор предназначен для сыпучих материалов, транспортируемых самотёком по трубопроводам — чаще всего пластикового гранулята, регранулята, флексов и дроблёного материала в пластмассовой и перерабатывающей отраслях, а также других сыпучих материалов в химической, резиновой и машиностроительной промышленности. Применяется и в пищевой промышленности, например при производстве специй и сушёных трав, где необходимо надёжно исключать металлические контаминанты из свободно падающего продукта. Детектор защищает последующее оборудование (термопластавтоматы, экструдеры) от повреждений и помогает поддерживать качество готовой продукции.
Чувствительность зависит прежде всего от диаметра апертуры — чем меньше диаметр, тем выше чувствительность. У модели QUICKTRON 05 A с наименьшей апертурой DN 50 мм выявляется шарик Fe от 0,3 мм; у наибольшей стандартной апертуры DN 300 мм минимальный обнаруживаемый размер составляет 1,75 мм. На чувствительность также влияют скорость материала (1,5–6,0 м/с), его плотность, температура и влажность — поэтому рекомендуем проверить параметры с помощью бесплатного теста на вашем конкретном материале.
В стандартном исполнении мы поставляем детекторы для трубопроводов диаметром от DN 50 до DN 300 мм. По запросу можем изготовить детектор с другой высотой, диаметром апертуры, конфигурацией рамы или нестандартным сечением трубопровода (квадратным, прямоугольным), чтобы он соответствовал конкретным требованиям вашего производства.
Блок управления AMD 05 обеспечивает автоматическую настройку продукта с подавлением помех, автоматическую калибровку чувствительности, цифровую фильтрацию сигнала для стабильной работы в жёстких условиях и непрерывный мониторинг исправности системы. Управление осуществляется с помощью 4 эргономичных кнопок и пятистрочного подсветного ЖК-дисплея; в памяти можно сохранить настройки до 500 продуктов. Блок управления может монтироваться непосредственно на раме детектора или располагаться вне его. В качестве дополнительного оснащения предлагаются предупредительные устройства (маяк, зуммер), мониторинг давления воздуха и положения клапана, воздушный компрессор и ресивер для сжатого воздуха.
Да, детектор поставляется в широком ассортименте специальных исполнений — включая версии с сертификацией ATEX для применения во взрывоопасных средах, высокотемпературные версии, исполнения для работы под давлением до 0,3 бар, а также полностью из нержавеющей стали (марка 1.4301 / SS 304). При подаче заявки укажите требуемую зону и категорию ATEX или конкретные условия эксплуатации, чтобы мы могли предложить подходящее решение.
Стандартная поставка включает детекторную головку, отклоняющий блок с пневматическими компонентами и регулятором давления воздуха, блок управления AMD 05, соединительные кабели, монтажные аксессуары и инструкцию по эксплуатации. Малая монтажная высота и компактные габариты облегчают интеграцию в существующие трубопроводы без масштабных строительных изменений. Мы ведём весь проект — приезжаем, замеряем, изготавливаем по спецификации, монтируем, запускаем и обучаем персонал; авторизованный гарантийный и постгарантийный сервис также включён.
Да — мы бесплатно проведём тестирование вашего материала на нашем оборудовании с гарантированным результатом в течение трёх дней. Тесты особенно важны для правильного определения чувствительности детектора, так как производительность зависит от конкретного материала и условий эксплуатации. Просто свяжитесь с нами, договоримся об отправке образцов и подготовим протокол испытаний.
