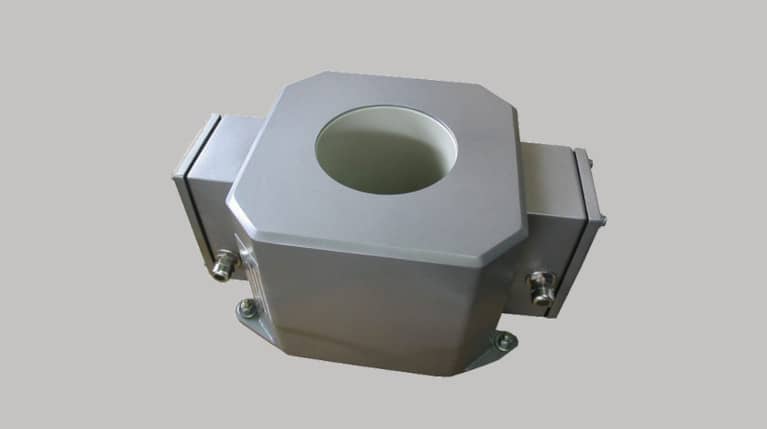

Гравитационный металлодетектор METRON 05 CR
Простой гравитационный металлодетектор METRON 05 CR используется для обнаружения металлических частиц в сыпучих материалах, транспортируемых по трубопроводу.
Благодаря небольшой высоте и компактности детектор METRON 05 CR легко встраивается в имеющийся трубопровод.
METRON 05 CR отличается невысокой ценой и при этом соответствует необходимым стандартам детектирования. Стандартная поставка рассчитана на трубопровод диаметром 35–600 мм.
Этот детектор укомплектован эффективным блоком управления AMD 05 с рядом расширенных функций, таких как автоматическая настройка продукта, автоматическая калибровка или цифровая фильтрация системы. Блок оснащен пятистрочным ЖК-дисплеем и управляется с помощью 4 эргономичных кнопок. Управление простое и интуитивно понятное. Блок управления установлен на раме детектора, однако его можно расположить и вне детектора.
Основные преимущества гравитационного металлодетектора
- Металлодетектор с круглым отверстием для установки в транспортные трубопроводы. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте.
- Высокая чувствительность даже в жестких промышленных средах.
- Удобная и надежная технология, проверенная на протяжении многих лет.
- Используется для контроля качества обрабатываемого продукта или в целях защиты последующего машинного оборудования.
- Индивидуальное решение на основе сенсорной трубки и удерживающей рамы.
Туннельный металлодетектор METRON 05 CR
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Конформный - в отношении дизайна и администрирования данных
Опциональное оснащение
Детекторы METRON 05 CR поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер,…
- Визуальное обозначение загрязнений – цветовая маркировка
- Устранение загрязнений – удаляющая заслонка, трехходовой шаровой кран
- Пластиковые трубки датчика – с переходом, с воронкой, с фланцами,...
- Система mesuSET – управление детектором посредством портативного компьютера
- Система mesuNET – возможность удаленного доступа к устройству
- Тестовые эталоны
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Исполнение для использования во взрывоопасной среде
- Цветовое исполнение в соответствии с запросом
- Конструкция для использования при высоких температурах Metron 05 D
- Версия Alutron – отсутствие ложных сигналов, вызванных металлизированной пленкой (Патент № 4342826)

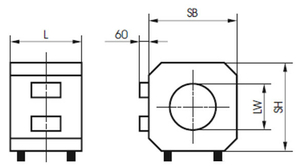

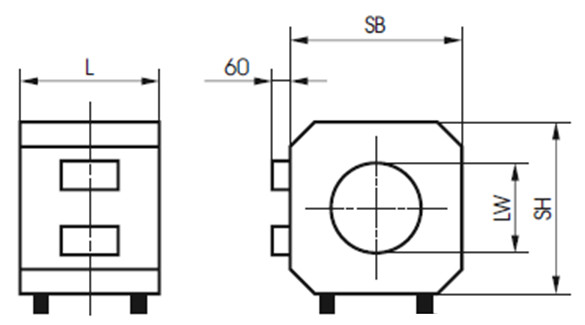

Размеры
| LW: Диаметр апертуры (мм) | SB = SH: Ширина детектора (mm) | L: Длина детектора (мм) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Возможны также варианты гравитационных металлодетекторов с другой высотой, диаметром апертуры, рамой и т. д. в соответствии с вашими требованиями.
Мы запросим у вас спецификацию необходимых преобразований и подготовим предложение именно для вашей задачи.
Зона, свободная от присутствия металла (metal free) – MFZ
Для правильной работы металлодетектора необходимо, чтобы в непосредственной близости от апертуры детектора не было неподвижных (например, конструкция конвейера, кожух конвейера) и движущихся металлов (например, ролики конвейера). Поэтому для каждого детектора определяется MFZ, свободная от движущихся и неподвижных металлов. Апертура металлодетектора должна быть расположена в центре зоны, свободной от металлов. Соблюдая MFZ при установке металлодетектора, вы предотвратите ложные сигналы, ложную отбраковку изделий и поспособствуете правильному функционированию детектора.
Свяжитесь с нами – мы поможем вам рассчитать MFZ для движущихся и неподвижных металлов.

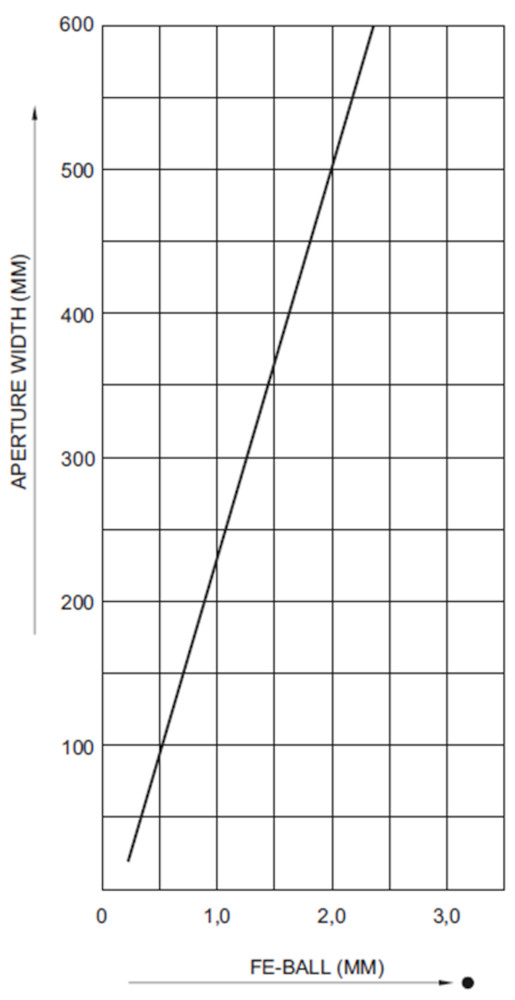

Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше диаметр апертуры, тем выше чувствительность детектора), скорость подачи материала, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее предпочтительный металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполняем бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.
Блок управления AMD 05
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высокое качество исполнения и используемых компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (ниже приведены лишь некоторые из них):
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Мониторинг функциональности системы
- Сенсорное управление – современный дизайн
- Простое интуитивно понятное 4-кнопочное управление – важно для работы с детектором
- Пятистрочный ЖК-дисплей
- Возможность сохранения в память настроек до 500 продуктов
- Возможность удаленного подключения – диагностика, изменение параметров, обновление программного обеспечения
Объем поставки
В комплект поставки детекторов METRON 05 CR входит:
- Детекторная головка
- Блок управления
- Соединительные кабели
- Установочное оборудование
- Руководство по эксплуатации
Карта данных (EN)
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 654
- Мин. рабочая температура: – 10 °C
- Макс. рабочая температура: + 50 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Скорость подачи материала, при которой надежно обнаруживаются металлы: 1,5 – 6,0 м/с
- Кабель питания: 1,8 м со штекером
METRON 05 CR — экономичная версия самотёчного детектора с привлекательным соотношением цены и качества: правильный выбор для применений, где решающую роль играет бюджет и не требуются расширенные функции блока управления AMD 07. По сравнению с моделями METRON 07 он отличается блоком управления AMD 05 с LCD-дисплеем и четырьмя кнопками вместо цветного сенсорного экрана, а также требует соблюдения зоны, свободной от металла. Вместе с тем он охватывает значительно более широкий диапазон диаметров трубопроводов — от 35 до 600 мм.
Чувствительность зависит от диаметра апертуры — чем меньше диаметр, тем выше чувствительность. На неё также влияют скорость материала (рекомендуемый диапазон 0,05–1,5 м/с), плотность продукта, температура и влажность. Точные значения чувствительности для вашего применения определяем путём бесплатного тестирования вашего материала — свяжитесь с нами для согласования отправки образцов.
Мы стандартно поставляем METRON 05 CR для трубопроводов диаметром от 35 до 600 мм. По запросу изготавливаем индивидуальные решения с иным диаметром апертуры, высотой или рамой для точного соответствия вашей установке. Блок управления AMD 05 стандартно закрепляется на раме детектора, однако по желанию может быть установлен отдельно.
Зона, свободная от металла (MFZ) — это защитное пространство вокруг апертуры детектора, в котором не должно быть подвижных и неподвижных металлических объектов: металлические конструкции, кожухи или ролики вызывали бы ложные срабатывания и ненужное отбраковывание продукта. METRON 05 CR требует соблюдения MFZ; апертура детектора должна располагаться в центре MFZ. Мы с готовностью поможем вам рассчитать MFZ для вашей конкретной установки.
Блок управления AMD 05 оснащён пятистрочным LCD-дисплеем и управляется с помощью четырёх эргономичных кнопок — обслуживание простое и интуитивно понятное. Он предлагает автоматическую настройку продукта с подавлением помех и автоматической калибровкой чувствительности, цифровую фильтрацию сигнала, непрерывный контроль исправности системы и память для хранения настроек до 500 продуктов. Опционально доступно удалённое подключение для диагностики, изменения параметров и обновления программного обеспечения.
Детектор работает при температуре от -10 до +50 °C и относительной влажности 0–95 % без конденсации. Степень защиты IP 65, питание 100–240 В переменного тока (50/60 Гц), максимальная потребляемая мощность 50 Вт. Рекомендуемая скорость материала для надёжного обнаружения составляет 0,05–1,5 м/с.
Мы поставляем METRON 05 CR в исполнении ATEX для взрывоопасных сред, в исполнении Alutron (патент № 4342826), устраняющем ложные сигналы от металлизированных плёнок, в исполнении для высоких температур или в нестандартном цвете по запросу. Дополнительное оборудование включает сигнальные устройства (маяк, зуммер), визуальную маркировку и отбраковку контаминантов (отбраковочная заслонка, трёхходовой шаровой кран), пластиковые сенсорные трубки, программное обеспечение mesuSET для управления с ноутбука, систему mesuNET для удалённого доступа и тест-образцы.
Стандартная поставка включает детекторную головку, блок управления AMD 05, соединительные кабели, монтажные элементы и руководство по эксплуатации. После монтажа обеспечиваем пуско-наладку, обучение персонала и авторизованное сервисное обслуживание на весь срок эксплуатации. Бесплатное тестирование вашего материала выполняем ещё до покупки — гарантируем проведение тестов в течение трёх дней с момента получения образцов.
