Металлодетектор для фармацевтической промышленности PHARMATRON 07 HQ
Высокочувствительный мобильный гравитационный металлодетектор PHARMATRON 07 HQ предназначен в первую очередь для фармацевтической промышленности. Он используется для обнаружения и извлечения даже самых мелких металлических частиц из таблеток и драже. Совместим практически со всеми таблетировочными прессами, представленными на рынке.
Детектор полностью автоматический и оснащен высокоскоростной удаляющей заслонкой, которая позволяет очень точно устранять загрязнения и минимизировать потери доброкачественного продукта. Невероятная чувствительность и скорость отбраковки позволяет обрабатывать до 2 000 000 таблеток в час!

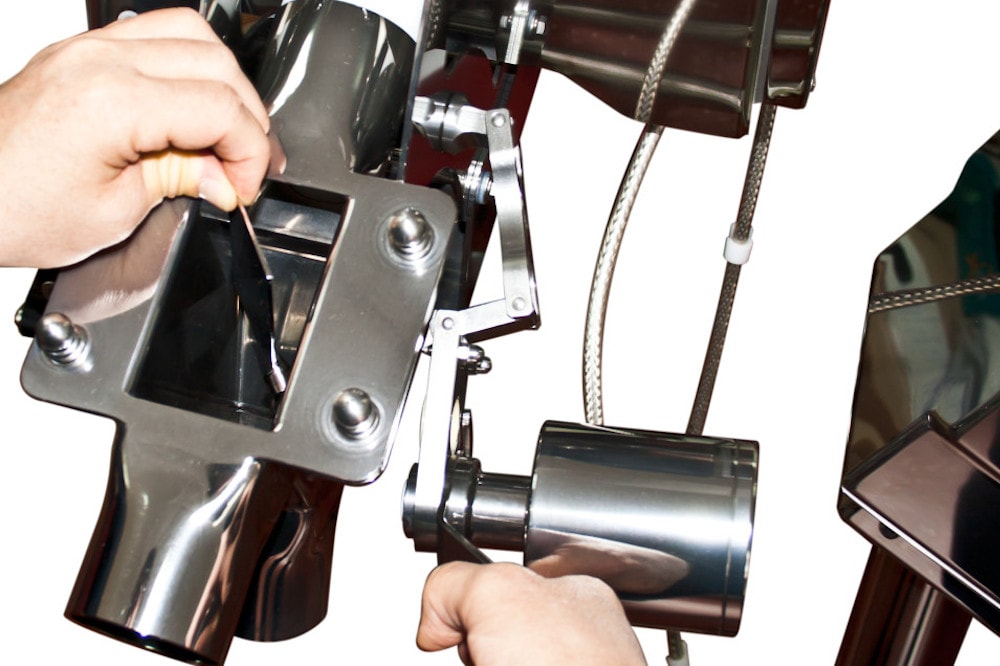

Детектор PHARMATRON 07 HQClean мобилен и регулируется по высоте. Его отдельные компоненты можно разобрать без использования инструментов.
PHARMATRON07 является синонимом металлодетекторов с высочайшей точностью обнаружения и надежностью.Катушка детектора содержит несколько экранирующих слоев. Благодаря этому детектор невосприимчив к внешним электромагнитным помехам, что обеспечивает чрезвычайно точное обнаружение металлов. Он способен обнаруживать металлы размером до 0,2 мм!
Изготовлен из нержавеющей стали с акцентом на гигиеничном дизайне.Отвечает самым строгим требованиям гигиены, предъявляемым в фармацевтической промышленности. Все детали, контактирующие с материалом, соответствуют стандарту FDA.
Гигиеничный дизайн и исключительная чувствительность делают PHARMATRON 07 HQ абсолютным лидером среди детекторов для фармацевтической промышленности.
Этот детектор укомплектован самым современным блоком управления AMD 07 с рядом высокотехнологичных функций. Блок оснащен сенсорным дисплеем, что делает управление простым и интуитивно понятным.Он позволяет осуществлять постоянный контроль электронных и механических компонентов. Система mesuNET обеспечивает удаленный доступ к устройству.
Основные преимущества металлодетектора
- Мобильный металлодетектор для таблеток / таблеток в оболочке. Самый высокий гигиенический стандарт благодаря обшивке и разделительному механизму из нержавеющей стали AISI 316L. Все компоненты, контактирующие с продуктом, можно быстро демонтировать без использования инструментов для оптимальной и быстрой очистки. Диаметр трубопровода DN50. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте. Быстрая очистка всех деталей, контактирующих с контролируемым продуктом.
- Подходит для любого таблетирующего или обеспыливающего устройства.
- Высокая пропускная способность благодаря круглому присоединительному фланцу DN50.

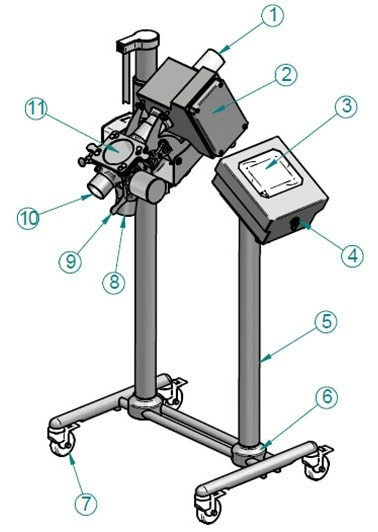

Описание устройства
- Вход
- Детекторная катушка
- Блок управления
- USB-разъем
- Конструкция
- Быстрозажимной хомут
- Колеса с арретиром
- Выход – недоброкачественный материал
- Замок
- Выход – доброкачественный материал
- Смотровое окно
Металлодетектор для фармацевтической промышленности PHARMATRON 07 HQ
- Надежный – в отношении функциональности и обнаружения металлов
- Быстрый – в отношении реакции и очистки
- Конформный - в отношении дизайна и администрирования данных
Пропускная способность
В таблице указана часовая пропускная способность детекторов для круглых и продолговатых таблеток.
| Штук/час | Описание | Размер | |
|---|---|---|---|
| Модель - 40 мм | Модель - 50 мм | ||
| 1.280.000 | 2.000.000 | Круглая таблетка | pr. 5 mm |
| 320.000 | 500.000 | Круглая таблетка | pr. 8 mm |
| 224.000 | 350.000 | Круглая таблетка | pr. 13 mm |
| 320.000 | 500.000 | Продолговатая таблетка | 8 x 4 mm |
| 96.000 | 150.000 | Продолговатая таблетка | 19 x 7 mm |
Опциональное оснащение
Детекторы PHARMATRON 07 HQ поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер,…
- Система mesuSET – управление детектором посредством портативного компьютера
- Система mesuNET – возможность удаленного доступа к устройству
- Сертификация – UL, CSA
- Документация – FMEA, IQ-OQ
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Пыленепроницаемость – Dust Tight (DT)
- Безразборная мойка – Wash in Place (WIP)
Используемые материалы
- Рама – нержавеющая сталь (1.4301 / SS 304)
- Детекторная катушка – нержавеющая сталь (1.4301 / SS 304)
- Блок управления – нержавеющая сталь (1.4301 / SS 304)
- Область датчика – PTFE
- Присоединительный фланец – нержавеющая сталь (1.4301 / SS 304)
- Входная воронка – нержавеющая сталь (1.4301 / SS 304)

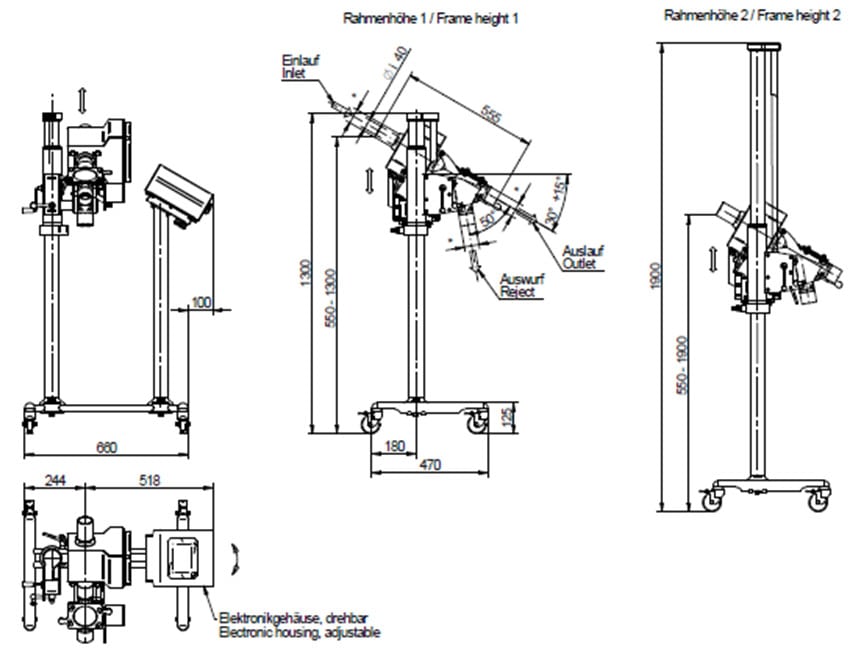

Размеры
Возможны также варианты гравитационных металлодетекторов с другой высотой, диаметром апертуры, рамой и т. д. в соответствии с вашими требованиями.
Мы запросим у вас спецификацию необходимых преобразований и подготовим предложение именно для вашей задачи.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше диаметр апертуры, тем выше чувствительность детектора), скорость подачи материала, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее предпочтительный металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполняем бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.
Таблица чувствительности детектора PHARMATRON 07 HQ
| Модель | Чувствительность (мм) | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
Блок управления AMD 07
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высоком качестве исполнения и использованных компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (приведены лишь некоторые из них):
- Связь посредством Ethernet = неограниченная гибкость
- Компактный блок управления
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Динамический автоматический контроль – максимальная чувствительность детектора
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Мониторинг функциональности системы
- Узкая зона обнаружения обеспечивает точное позиционирование металлов в поле обнаружения и, следовательно, точное распознавание
- Простое интуитивно понятное управление – важно для работы с детектором
- Цветной дисплей с диагональю 5,7“
- Возможность сохранения в память настроек до 500 продуктов
- Возможность удаленного подключения – диагностика, изменение параметров, обновление программного обеспечения
- USB-разъем – возможность хранения данных, простота обновления программного обеспечения, ускорение сервисного вмешательства
Объем поставки
В комплект поставки детекторов PHARMATRON 07 HQ входит:
- Детекторная головка
- Удаляющее устройство, в т. ч. пневматические компоненты, регулятор давления воздуха и т. д.
- Блок управления
- Соединительные кабели
- Установочное оборудование
- Руководство по эксплуатации
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 75 Вт
- Степень защиты: IP 65
- Мин. рабочая температура: – 5 °C
- Макс. рабочая температура: + 40 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Кабель питания: 2,9 м со штекером
PHARMATRON 07 HQ — единственная модель в нашем ассортименте, разработанная исключительно для фармацевтической промышленности: все части, контактирующие с продуктом, изготовлены из нержавеющей стали AISI 316L, зона сенсора — из PTFE, все материалы соответствуют стандарту FDA. Модели METRON и QUICKTRON предназначены прежде всего для пищевой промышленности и обнаруживают загрязнения от 0,4 мм (Fe), тогда как PHARMATRON 07 HQ выявляет металлические частицы от 0,2 мм (апертура 40 мм). Выбор зависит от отрасли, гигиенических норм вашего производства и требуемой чувствительности.
Чувствительность зависит от диаметра апертуры и характеристик контролируемого материала. Модель с апертурой 40 мм обнаруживает загрязнения Fe и NonFe от 0,20 мм и нержавеющую сталь (SS) от 0,35 мм; модель 50 мм достигает 0,25 мм (Fe), 0,30 мм (NonFe) и 0,40 мм (SS). На чувствительность влияют также скорость материала, его плотность, температура и влажность — поэтому рекомендуем провести бесплатное тестирование с вашим конкретным материалом.
Производительность зависит от диаметра таблетки и выбранной модели. Для круглых таблеток диаметром 5 мм модель 50 мм обеспечивает до 2 000 000 шт./час, модель 40 мм — до 1 280 000 шт./час. Для более крупных таблеток (диаметр 13 мм) производительность модели 50 мм снижается до 350 000 шт./час. Детектор также пригоден для продолговатых таблеток.
Да. Части, контактирующие с продуктом, изготовлены из нержавеющей стали AISI 316L, совместимой с FDA, зона сенсора — из PTFE, степень защиты — IP 65. Для повышенных гигиенических требований поставляем исполнения Dust Tight (DT) и Wash in Place (WIP). По запросу доступны пакеты документации FMEA и IQ/OQ, а также сертификации UL или CSA.
Да, детектор совместим практически со всеми таблетпрессами и обеспыливающими установками, представленными на рынке. Подключение осуществляется через круглый фланец DN50; мобильная рама с фиксируемыми колёсами обеспечивает удобное перемещение и интеграцию в различные производственные линии. Если ваше производство требует другой высоты или диаметра апертуры, мы подготовим индивидуальное исполнение.
Все части, контактирующие с продуктом, демонтируются без инструментов, что обеспечивает быструю очистку и дезинфекцию. Управление осуществляется с помощью блока управления AMD 07 с 5,7" цветным сенсорным дисплеем; настройка продукта автоматическая, включая калибровку чувствительности. В памяти можно хранить профили до 500 продуктов и получать к ним удалённый доступ через mesuNET.
До приобретения мы проводим бесплатное тестирование с вашим материалом и передаём результаты в течение трёх дней. После монтажа обеспечиваем ввод в эксплуатацию, обучение операторов и авторизованный сервис. Функция удалённого доступа mesuNET позволяет выполнять диагностику и изменение параметров без присутствия техника на месте.
