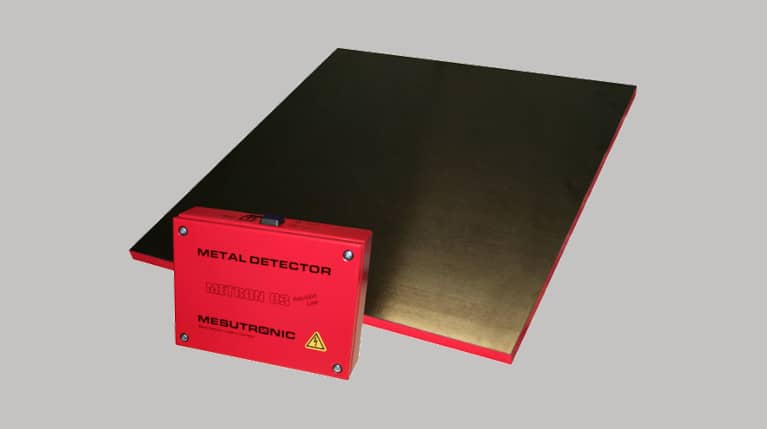

Плоский металлодетектор METRON 03 SL
Плоский металлодетектор METRON 03 SL со встроенной скользящей пластиной используется для обнаружения металлических частиц на конвейере. Этот плоский металлодетектор мы рекомендуем использовать для продуктов малой высоты.
Детекторная пластина не требует наличия зоны, свободной от металлов, поэтому возможности ее использования очень широки.
К основным преимуществам этого однопластинчатого металлодетектора относятся низкая цена и легкость установки.С помощью нескольких болтов он легко прикрепляется к конвейеру, и на этом установка закончена. Проще и быть не может!
Работа блока управления очень проста, блок стабилен и прочен.
Основные преимущества пластинчатого металлодетектора
- Компактный плоский металлодетектор, предназначенный для установки на легкие конвейерные ленты.
- Обнаруживает все свободные и скрытые в материале металлы.
- Для низких высот загрузки конвейеров или контроля полых предметов.
- Без необходимости «безметалловой» зоны.
- Быстрая и легкая установка.
- Высокая точность обнаружения даже в жестких промышленных условиях, отличная защита машинного оборудования, несмотря на минимальные инвестиционные затраты.
- Практичная, надежная и проверенная годами технология.
Плоский металлодетектор METRON 03 SL:
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Простой - в отношении установки и управления
Опциональное оснащение
Детекторы METRON 03 SL поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер
- Возможность дистанционной перезагрузки устройства
- Управление конвейером – обратный ход конвейера

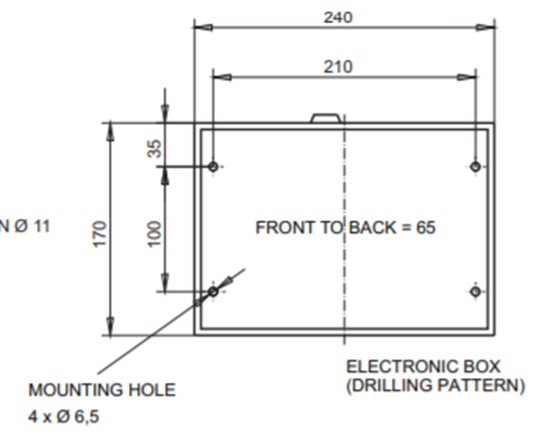

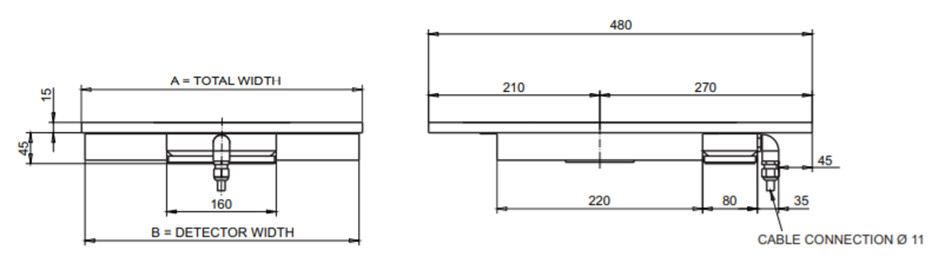

Размеры
| B: Ширина детектора (мм) | Область обнаружения (мм) | масса (кг) |
|---|---|---|
| 200 | B - 10 | 5 |
| 250 | B - 10 | 6 |
| 300 | B - 10 | 7 |
| 350 | B - 10 | 8 |
| 400 | B - 10 | 9 |
| 420 | B - 10 | 10 |
| 450 | B - 10 | 11 |
| 500 | B - 10 | 12 |
| 550 | B - 10 | 13 |
| 600 | B - 10 | 14 |
| 650 | B - 10 | 15 |
| 700 | B - 10 | 16 |
| 750 | B - 10 | 17 |
| 800 | B - 10 | 18 |
| 850 | B - 10 | 19 |
| 900 | B - 10 | 20 |
| 950 | B - 10 | 21 |
По запросу можем поставить и другие размеры.
Зона, свободная от присутствия металла (metal free) – MFZ
Большим преимуществом этого металлодетектора является то, что зона, свободная от металлов не требуется.
Свяжитесь с нами – мы поможем вам рассчитать MFZ для движущихся и неподвижных металлов.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше высота апертуры, тем выше чувствительность детектора), скорость конвейера, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее подходящий вам металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполним бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.

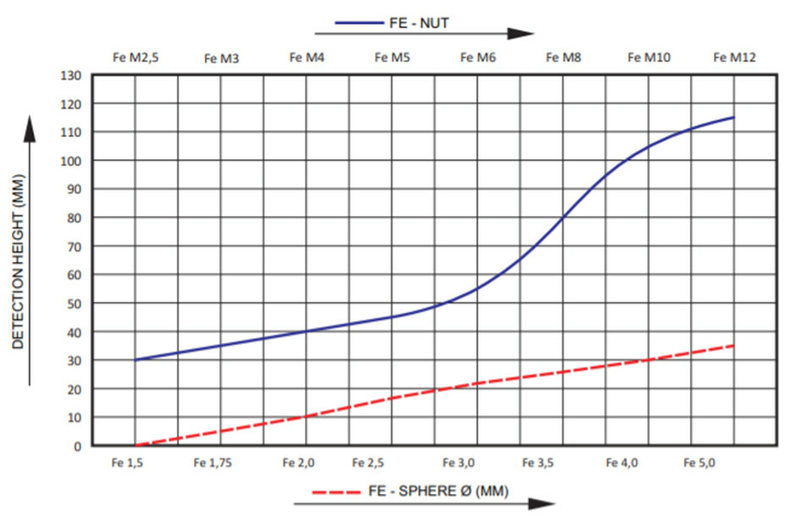

Диаграмма чувствительности детектора METRON 03 SL относится к LB 1,5 x LH

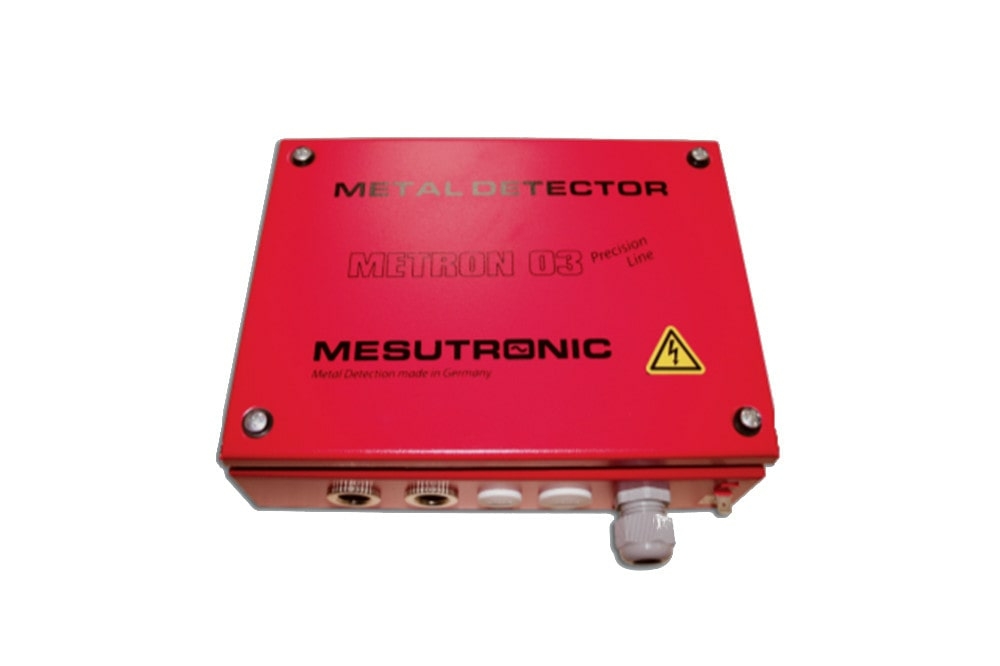

Блок управления AMD 03
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высокое качество исполнения и используемых компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (ниже приведены лишь некоторые из них):
- Простое управление
- Мониторинг функциональности системы
- Подавление влияния вибрации конвейера
- Простота обслуживания и диагностики
- Непрерывная балансировка устройства
- Оптическая сигнализация обнаружения и неисправности
Объем поставки
В комплект поставки детекторов METRON 03 SL входит:
- Детекторная головка
- Блок управления
- Соединительные кабели
- Руководство по эксплуатации
Карта данных (EN)
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 54
- Мин. рабочая температура: –10 °C
- Макс. рабочая температура: +50 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Максимальная скорость конвейера, при которой надежно обнаруживаются металлы: 30 м/с (более высокая скорость по запросу)
- Кабель питания: 1,8 м со штекером
METRON 03 SL — оптимальный выбор там, где высота продукта на ленте невелика или где необходимо контролировать полые изделия, а приоритетом является быстрый и экономичный монтаж. В отличие от туннельных детекторов, он не требует металлосвободной зоны (MFZ) и крепится несколькими болтами к любому конвейеру без изменения его рамы или роликов. Если высота продукта значительная или требуется обнаружение со всех сторон, мы рекомендуем туннельный металлодетектор.
Благодаря конструкции со скользящей детекционной пластиной, встроенной непосредственно в ленту конвейера, METRON 03 SL не создаёт мешающего поля по отношению к металлической конструкции конвейера — металлосвободная зона поэтому не нужна. На практике это означает, что детектор крепится несколькими болтами к любому конвейеру без каких-либо изменений его рамы или роликов. Монтаж занимает минуты, а не часы.
METRON 03 SL предназначен для продуктов с малой высотой материала на ленте и для контроля полых изделий. Ширина детектора составляет 200–950 мм (другие размеры доступны по запросу); зона обнаружения — B − 10 мм, что охватывает практически всю ширину ленты. Чем ниже высота продукта, тем выше достигаемая чувствительность обнаружения.
METRON 03 SL комплектуется блоком управления AMD 03 с оптической сигнализацией обнаружения и неисправности, подавлением вибрации конвейера и простым управлением. В отличие от AMD 05 (применяемого в моделях METRON 05 C/D/S), он не имеет ЖК-дисплея и памяти продуктов — разработан для менее требовательных применений, где условия процесса не меняются. Результатом является стабильный и удобный в обслуживании блок.
METRON 03 SL имеет степень защиты IP 54 и работает в диапазоне температур от −10 °C до +50 °C при относительной влажности 0–95 % (без конденсации). Максимальное потребление мощности — 50 Вт при напряжении питания 100–240 В переменного тока, 50/60 Гц. Детектор рассчитан на безобслуживающую, круглогодичную непрерывную работу.
К детектору могут быть поставлены предупреждающее устройство (проблесковый маяк, зуммер), дистанционный сброс или управление реверсивным ходом конвейера. Перечень дополнительного оборудования уже, чем у туннельных детекторов — системы автоматического физического удаления контаминантов (толкатель, сбросной люк) для данной модели не предусмотрены.
До покупки мы бесплатно проводим тесты вашего материала и гарантируем результаты в течение трёх дней. После оформления заказа мы обеспечиваем полный сервисный цикл: выезд на объект, замеры, изготовление на заказ, монтаж, ввод в эксплуатацию, обучение персонала и авторизованное техническое обслуживание на протяжении всего срока службы оборудования.
