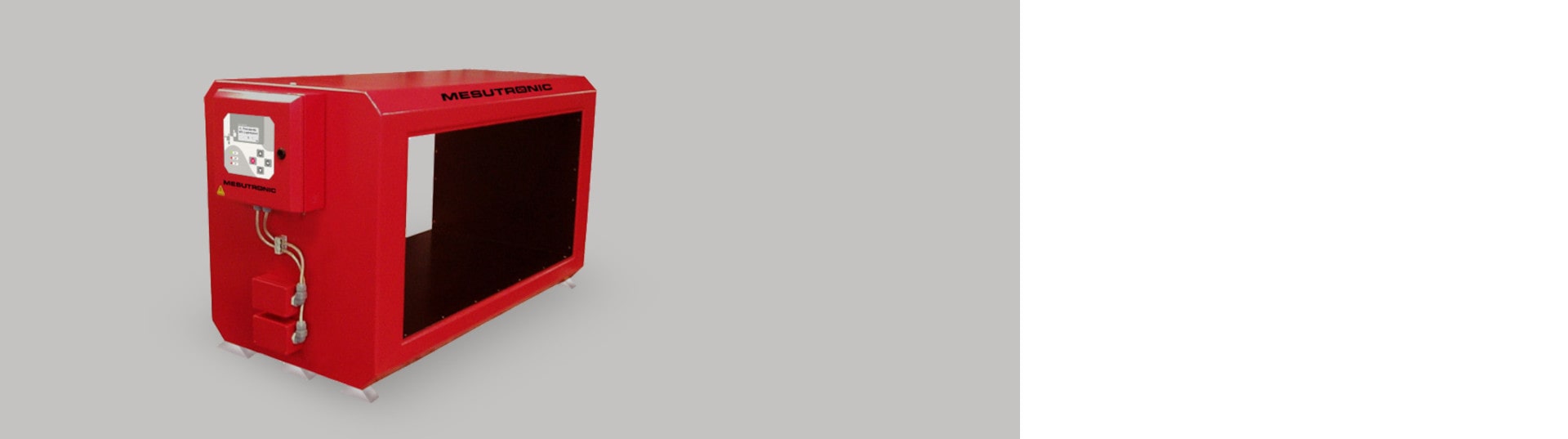

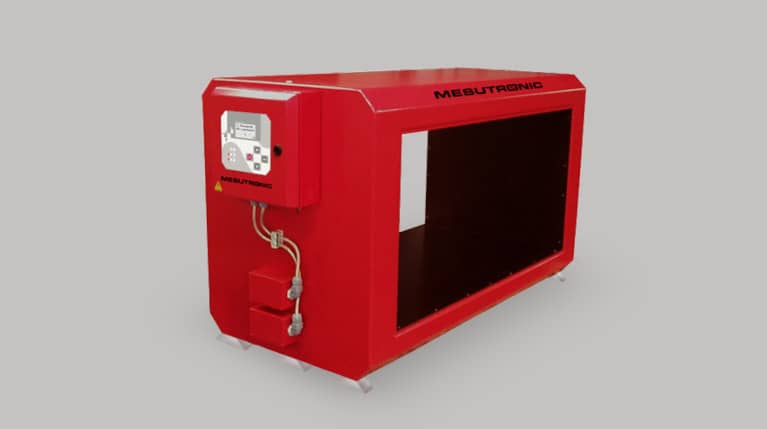

Туннельный металлодетектор METRON 05 C

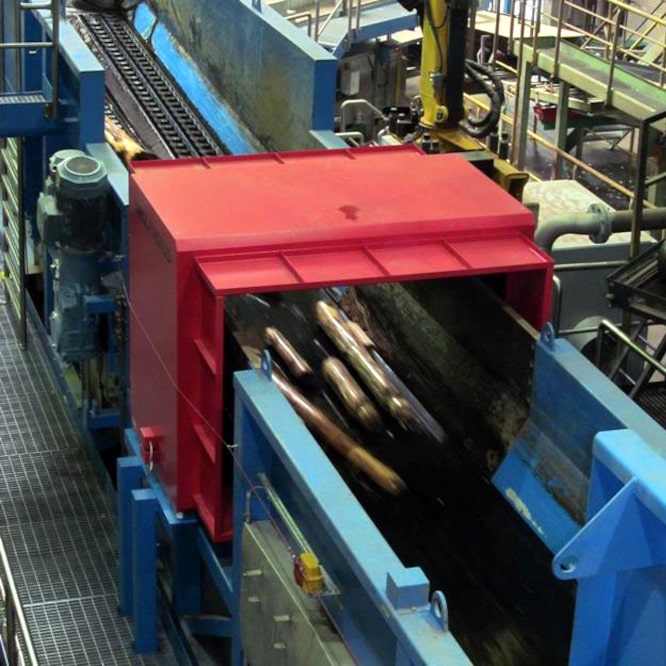

Туннельный металлодетектор METRON 05 C со встроенным блоком управления используется для обнаружения металлических частиц на конвейере. Кроме того, этот туннельный металлодетектор можно устанавливать на вибропитатель или желоб для подачи материала.
Не знаете, как быстро и легко установить металлодетектор на имеющийся конвейер? У нас есть решение: разборной двухкомпонентный туннельный детектор METRON 05 D.
Основные преимущества туннельного металлодетектора
- Металлодетектор для установки на ленточный конвейер, вибропитатель, желоб для материала или шахту.
- Обнаруживает все свободные и скрытые в материале металлы.
- Практичная, надежная и проверенная годами технология.
- Максимальная точность обнаружения даже в жестких промышленных условиях.
- Защита ценной производственной технологии и мониторинг производственных процессов.
- Решения, разработанные на заказ, с подключением надежной транспортной системы и возможностью отбраковки.
Туннельный металлодетектор METRON 05 C:
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Гибкий - в отношении размеров и использования
Опциональное оснащение
Детекторы METRON 05 C поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер
- Возможность дистанционной перезагрузки устройства
- Управление конвейером – обратный ход конвейера
- Визуальное обозначение загрязнений – цветовая маркировка
- Удаление примесей – толкатель, устройство для сбрасывания, вырезание загрязненного материала
- Программные модификации в соответствии с вашими требованиями – передача данных, специфические операции контроля
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Детекторная головка и корпус блока управления из нержавеющей стали
- Степень защиты IP 65
- Цветовое исполнение в соответствии с запросом
- Специальный источник питания, выводы и т. д.
- Конструкция для использования при высоких температурах
- Версия Alutron – отсутствие ложных сигналов, вызванных металлизированной пленкой (Патент № 4342826)

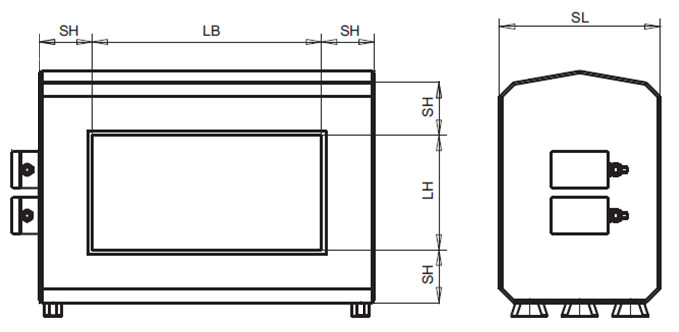

Размеры
| LH: Высота апертуры (mm) | LB: Ширина апертуры (mm) | SH: Толщина | SL: Длина детектора (mm) |
|---|---|---|---|
| 50 – 150 | По выбору | 115 | 260 |
| 175 - 200 | По выбору | 115 | 300 |
| 225 - 250 | По выбору | 115 | 350 |
| 275 - 300 | По выбору | 115 | 400 |
| 325 - 350 | По выбору | 115 | 450 |
| 375 - 400 | По выбору | 115 | 500 |
| 425 - 450 | По выбору | 115 | 550 |
| 475 - 500 | По выбору | 115 | 600 |
| 550 – 600 | По выбору | 115 | 650 |
| 650 – 700 | По выбору | 150 | 700 |
| 750 – 800 | По выбору | 150 | 800 |
| 850 – 900 | По выбору | 150 | 900 |
| 950 – 1000 | По выбору | 150 | 1000 |
| > 1000 | По выбору | 150 | 1200 |
Зона, свободная от присутствия металла (metal free) – MFZ
Для правильной работы металлодетектора необходимо, чтобы в непосредственной близости от апертуры детектора не было неподвижных (например, конструкция конвейера, кожух конвейера) и движущихся металлов (например, ролики конвейера). Поэтому для каждого детектора определяется MFZ, свободная от движущихся и неподвижных металлов. Апертура металлодетектора должна быть расположена в центре зоны, свободной от металлов. Соблюдая MFZ при установке металлодетектора, вы предотвратите ложные сигналы, ложную отбраковку изделий и поспособствуете правильному функционированию детектора.
Свяжитесь с нами – мы поможем вам рассчитать MFZ для движущихся и неподвижных металлов.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше высота апертуры, тем выше чувствительность детектора), скорость конвейера, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее подходящий вам металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполним бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.

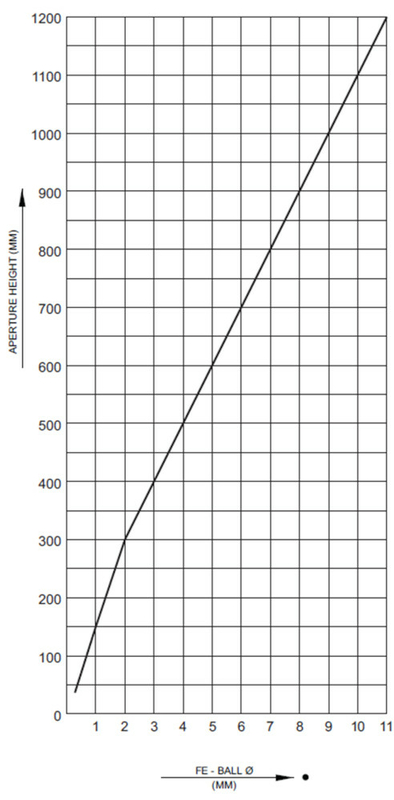

Диаграмма чувствительности детектора METRON 05 c относится к LB 1,5 x LH
Блок управления AMD 05
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высокое качество исполнения и используемых компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (ниже приведены лишь некоторые из них):
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Мониторинг функциональности системы
- Сенсорное управление – современный дизайн
- Простое интуитивно понятное 4-кнопочное управление – важно для работы с детектором
- Пятистрочный ЖК-дисплей
- Возможность сохранения в память настроек до 500 продуктов
- Возможность удаленного подключения – диагностика, изменение параметров, обновление программного обеспечения
Объем поставки
В комплект поставки детекторов METRON 05 C входит:
- Детекторная головка
- Блок управления
- Соединительные кабели
- Руководство по эксплуатации
Карта данных (EN)
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 54
- Мин. рабочая температура: –10 °C
- Макс. рабочая температура: +50 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Максимальная скорость конвейера, при которой надежно обнаруживаются металлы: 30 м/с (более высокая скорость по запросу)
- Кабель питания: 1,8 м со штекером
METRON 05 C оснащён интегрированным блоком управления и предназначен для горизонтального и вертикального применения — поэтому подходит там, где METRON 05 D не справляется. В отличие от разборного METRON 05 D, METRON 05 C является неразборным и предлагает значительно меньшие высоты апертуры, начиная от 50 мм. Если вам необходим монтаж на существующий конвейер без прерывания ленты, рекомендуем разборный METRON 05 D.
METRON 05 C можно устанавливать на конвейерную ленту, вибрационный питатель, материальный желоб или шахту самотечного транспорта — как в горизонтальном, так и в вертикальном положении. Такая гибкость выгодно отличает его от большинства туннельных детекторов, рассчитанных исключительно на горизонтальную эксплуатацию. Мы с удовольствием порекомендуем подходящее решение для вашего конкретного применения.
Высота апертуры (LH) составляет от 50 до более 1000 мм; длина детектора — 260–1200 мм в зависимости от выбранной высоты, ширина апертуры (LB) задаётся по требованию. METRON 05 C надёжно обнаруживает металлы при скорости конвейера до 30 м/с. Чувствительность также зависит от высоты апертуры, плотности материала, его температуры и влажности.
Металлосвободная зона (MFZ) — это защитная область вокруг детекционной головки, в которой не должно быть ни стационарных, ни подвижных металлов — таких как конвейерные ролики или несущие конструкции — поскольку их присутствие вызывает ложные сигналы и излишнее отбраковывание продукции. METRON 05 C требует соблюдения MFZ, а апертура должна быть расположена в её центре. Мы поможем вам рассчитать MFZ для подвижных и стационарных металлов в вашем конкретном применении.
METRON 05 C имеет степень защиты IP 54 и работает в диапазоне температур от −10 °C до +50 °C при относительной влажности 0–95 % (без конденсации). Максимальное потребление мощности — 50 Вт при напряжении питания 100–240 В переменного тока, 50/60 Гц. Для более сложных условий эксплуатации или высоких температур доступно специальное исполнение с IP 65 и корпусом из нержавеющей стали.
К детектору может быть поставлено предупреждающее устройство (проблесковый маяк, зуммер), дистанционный сброс, управление реверсом конвейера, визуальная цветовая маркировка загрязнителей или системы автоматического отбраковывания (толкатель, сбросной люк). Также доступна версия Alutron, исключающая ложные сигналы, вызванные металлизированной фольгой (патент № 4342826), и программные модификации для передачи данных и специфических операций контроля.
До покупки мы бесплатно проводим тесты вашего материала и гарантируем результаты в течение трёх дней. После оформления заказа мы обеспечиваем полный сервисный цикл: выезд на объект, замеры, изготовление на заказ, монтаж, ввод в эксплуатацию, обучение персонала и авторизованное техническое обслуживание на протяжении всего срока службы оборудования.
